Caratteristiche principali
● Intervallo di tensione: 16v -1200 v
● Intervallo corrente: 5a -1500 a
● Power Range: 800W -9 kw
● Funzionamento di più dispositivi in modalità Cascade, fino a 90kW
● Modalità CC, CV e CP
● Funzione di test di sequenza (SEQ), fino a 100 gruppi file di sequenza, fino a 100 passaggi per file
● Tasso di sollevamento aumento/caduta modificabile

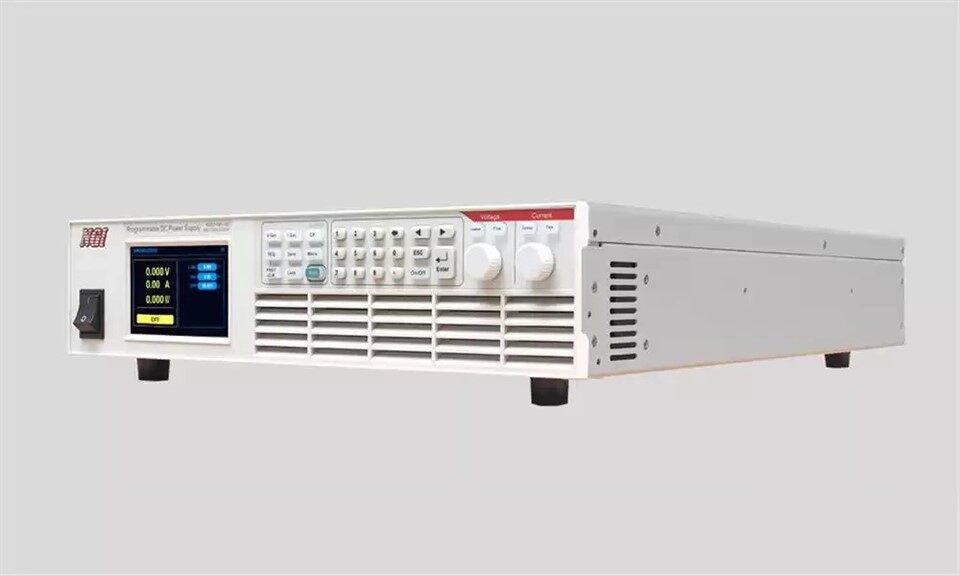

● Conveniente Interfaccia HMI (interazione umana-macchina) sullo schermo LCD
● dotato di schermo LCD, pulsanti numerici e manopola per supportare il funzionamento locale
● Dissipater esterno per proteggere l'alimentazione e DUT
● Standard 19- chassis pollici, disponibile per l'installazione da banco o rack

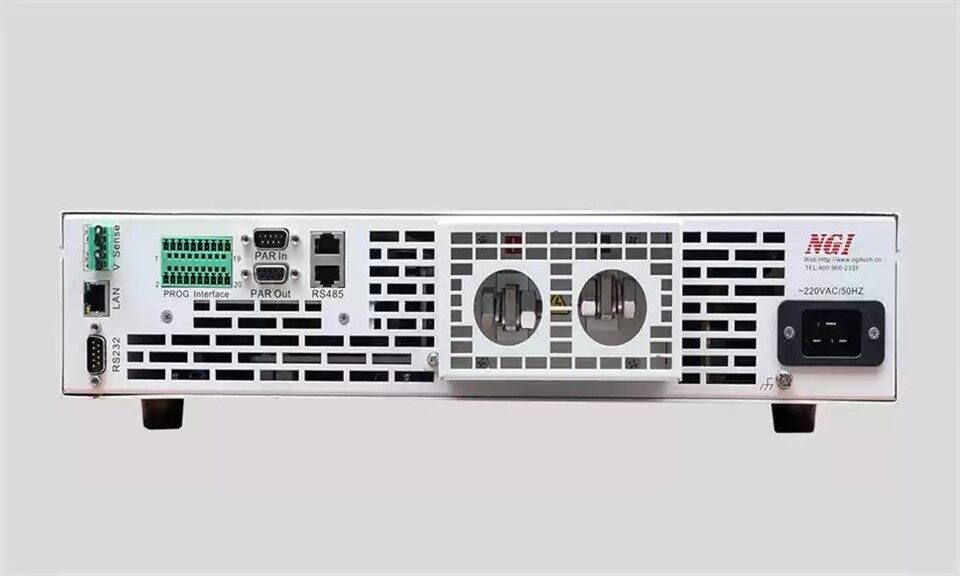

● Interfaccia di comunicazione RS232/LAN integrata
● Protezioni multiple: OCP, OVP, UVP, OTP, OPP, allarme di errore di comunicazione di controllo periferico
● Interfaccia di programmazione analogica (APG), interfaccia di monitoraggio corrente, funzione di trigger remoto per realizzare il controllo e il monitoraggio delle funzioni complesse
Campi di applicazione
● Nuovi campi di energia, come batteria LI-On, fotovoltaico, combustibile per idrogeno, BMS di accumulo di energia, ecc.
● Campi civili, come elettrodomestici, elettronica di consumo, comunicazioni, ecc.
● Laboratorio, linea di produzione, ha mangiato un sistema di test automatico
● Campi automobilistici, come BMS, DC-DC, Electronics automobilistico, ecc.
● Test e alimentazione dell'elettronica aerospaziale
● Campi di automazione industriale, come controller, unità, server, robot, ecc.
Funzioni e vantaggi
Funzione seq
La funzione SEQ fornisce l'impostazione della tensione di uscita, della corrente di uscita, della velocità di sollevamento della tensione, della velocità di corrente di corrente e del tempo di dimora per il singolo passaggio.
Tensione fino a 1200 V, rendendo più sicuro il test ad alta tensione
La serie N3600 supporta fino a 1200 V. Nei campi di LED, batteria, convertitore DC/DC e altri settori, l'alta tensione è la necessità di base di alimentatori. Oltre alle industrie sopra menzionate, la serie N3600 può essere applicata anche per test speciali con requisiti di tensione estremamente elevati. La sicurezza del test ad alta tensione è sempre stata una preoccupazione per gli ingegneri. NGI pone l'accento su dettagli come la progettazione dei terminali di sicurezza per garantire la sicurezza del test.
Ampia gamma per il risparmio di costi di acquisto
La massima potenza della serie N3600 non è il risultato di Max. Tensione moltiplicata per max. attuale. Prendiamo il modello n 3630-240-060 per esempio. Il max. L'alimentazione è 3kW mentre max. Tensione 240v e max. Attuale 60A. Questa funzione offre una gamma di applicazioni più ampia N3600, rispetto all'alimentazione tradizionale.
Funzione dissipata esterna
Quando si utilizza N3600 per fornire energia a carichi induttivi come i motori, premere il pulsante ON/OFF sul pannello frontale di N3600 per interrompere l'alimentazione. In questo momento, il motore può restituire una tensione superiore al valore di impostazione a N3600, che è probabile che danneggi N3600 e il motore. Gli utenti possono collegare un carico a N3600 come dissipater. La tensione di impostazione del carico deve essere un incremento superiore alla tensione di impostazione di N3600. Quando la tensione di impostazione del carico è superiore alla tensione di impostazione di N3600, il carico non funzionerà. Se la tensione restituita dal motore supera la tensione di impostazione del carico, il carico inizia a funzionare per proteggere N3600 e il controller del motore.
